耐圧防爆形ゲートウェイ
耐圧防爆形ゲートウェイ
本製品は、ラズベリーパイを搭載し、IoTに適した情報処理が可能です。

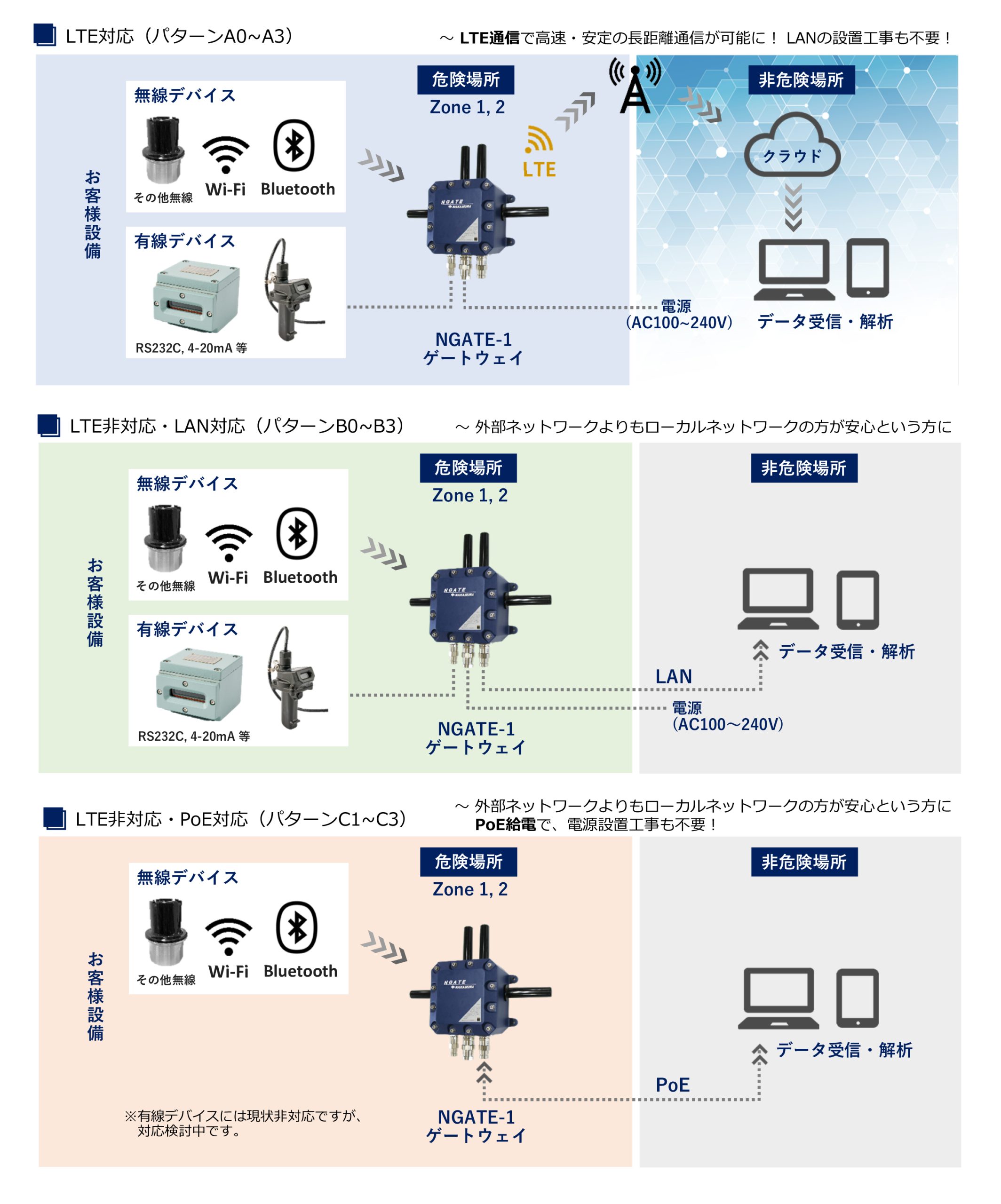

LTE・WiFi・Bluetooth・LAN等、様々な接続に対応することができます。
【特徴】
①防爆エリア（Zone1、Zone2）で使用可能
②4G（LTE）通信で幅広いエリアへ高速・安定のデータ転送
③電源管理/死活監視機能を搭載し、電源断時等の自動シャットダウン・復旧で安心
基本仕様
| 項目 | 仕様 | |||
|---|---|---|---|---|
| 型式 | NGATE-1 | |||
| 防爆構造 | Exd IIB+H2 T4 Gb | |||
| 検定合格番号 | NC10115X | |||
| 保護構造 | IP66 | |||
| 使用エリア | Zone 1, Zone2 | |||
| 定格使用電圧 | AC100～240V | |||
| 使用周囲温度 | 0℃～+50℃ | |||
| 寸法 | 588W x 520H x 200D | |||
| 筐体材質 | アルミニウム合金鋳物 | |||
| 質量 | 約15kg | |||
| 接続可能なセンサ （入力） | RS232C/RS422/RS485 | 各1台（同時接続可） | ||
| 入力電圧0～5V 分解能24bit | 4系統（アナログセンサ4-20mA 4台） | |||
| 無線センサ Wi-Fi 2.4GHz (802.11 b/g/n) Bluetooth5.0 (BLE) 他 | 1台以上 | |||
| 中継ｲﾝﾀｰﾌｪｰｽ | 出力：LTE B1(2100MHz) / B3(1800MHz) / B8(900MHz) / B26(800MHz, B18/19) | |||
| 出力：LAN 10/100/1000 Base-T | ||||
| 入出力：USB2.0 Type A x 2 (Bluetooth, Wi-Fiを使用する場合はそれぞれ1ポートを使用します。） | ||||
| CPUボード | Raspberry Pi 4 Model B (RAM 2GB) | |||
注意事項
- 配線/運転/保守/点検作業は、防爆電気設備の施工、関連法規などの専門知識及び技能を持った方が実施ください。
- 危険場所に設置する場合、型式により設置可能な危険エリアが異なりますので、対応する危険エリアを必ずご確認ください。
- 寸法単位は全てmmとなっております。
- 仕様/デザイン等は予告無く変更する場合がございます。
