スイッチ・コントローラーシリーズ
交流電流計/電圧計専用切替スイッチ
交流電流計/電圧計専用切替スイッチ
バネ加圧摺動接触方式で接触順序に無駄がなく、接触抵抗も小さく安定した接触が得られます。
交流電流計用切替スイッチ
| 型式 | 定格 | 回路方式 | 銘板 |
|---|---|---|---|

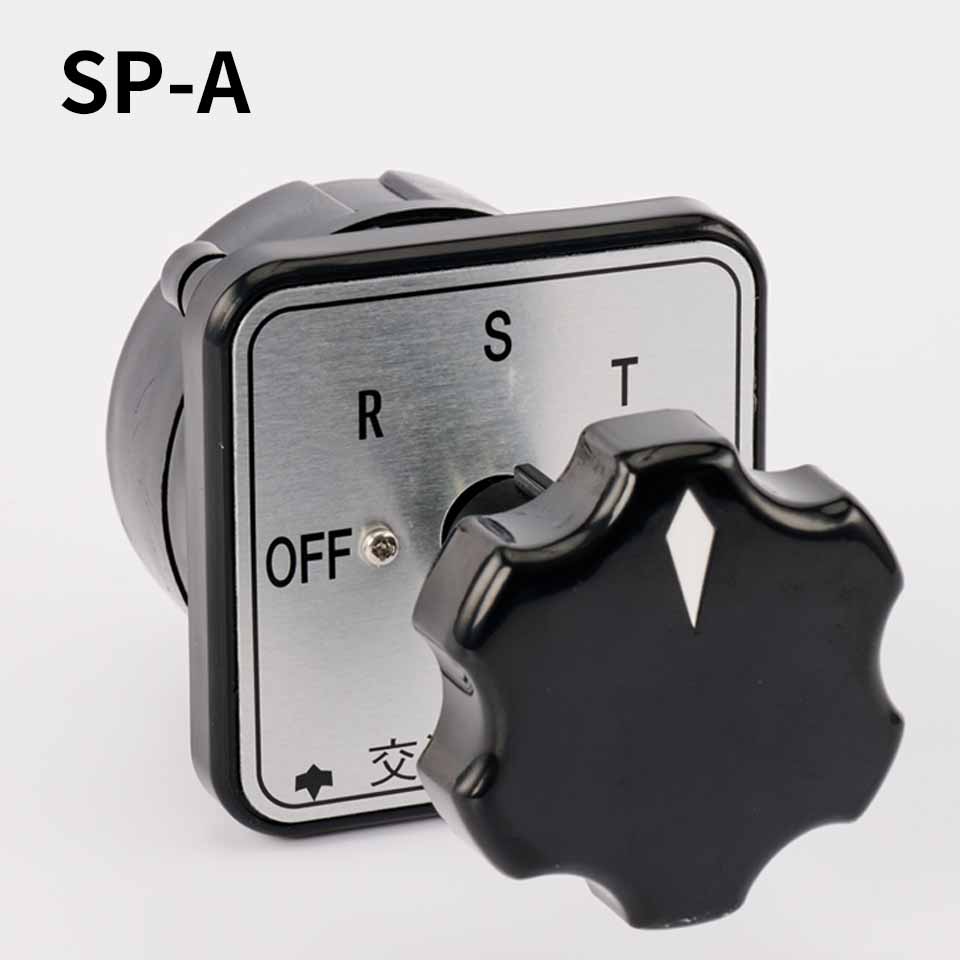

| SP-A | 定格絶縁電圧 500V 定格通電電流 5A | 三相３線式 ２PT用 | OFF-R-S-T-OFF |
| SP-A1 | 単相３線式 ２CT用 | OFF-R-N-T-OFF |
交流電圧計用切替スイッチ
| 型式 | 定格 | 回路方式 | 銘板 |
|---|---|---|---|
| SP-V | 定格絶縁電圧 500V 定格通電電流 5A | 三相３線式 ２PT用 | OFF-RS-ST-TR-OFF |
| SP-V1 | 単相３線式 ２CT用 | OFF-RN-NT-TR-OFF |
注意事項
- 配線/運転/保守/点検作業は、関連法規などの専門知識及び技能を持った方が実施ください。
- 寸法単位は全てmmとなっております。
- 仕様/デザイン等は予告無く変更する場合がございます。
