耐圧防爆形 ジャンクションボックス XGW-□（鉄製接続箱）
耐圧防爆形 ジャンクションボックス XGW-□（鉄製接続箱）
低圧回路のケーブル、またはケーブルと絶縁電線との接続に使用する製品です。
小型の接続箱から200Pの大容量接続箱まで、用途に合わせた製品を幅広く取り揃えております。
注意事項
- XGW-10～60（鉄鋳物製）に関しては、特別に材質指定が無い場合はアルミ鋳物製（XGW-□NS）を推奨いたします。
XGW-□（鉄製接続箱）基本仕様
| 項目 | 仕様 |
|---|---|
| 型式 | XGW-□ |
| 防爆構造 | d2G4 |
| 保護構造 | IP40 （※80/100/120はIP55対応可） |
| 材質 | 鉄鋳物（※80/100/120/200は鋼板製） |
| 標準色 | 5Y 7/1（内外面） |
| 端子台定格 | AC 500V 25A |
| 使用エリア | Zone1、Zone2 |

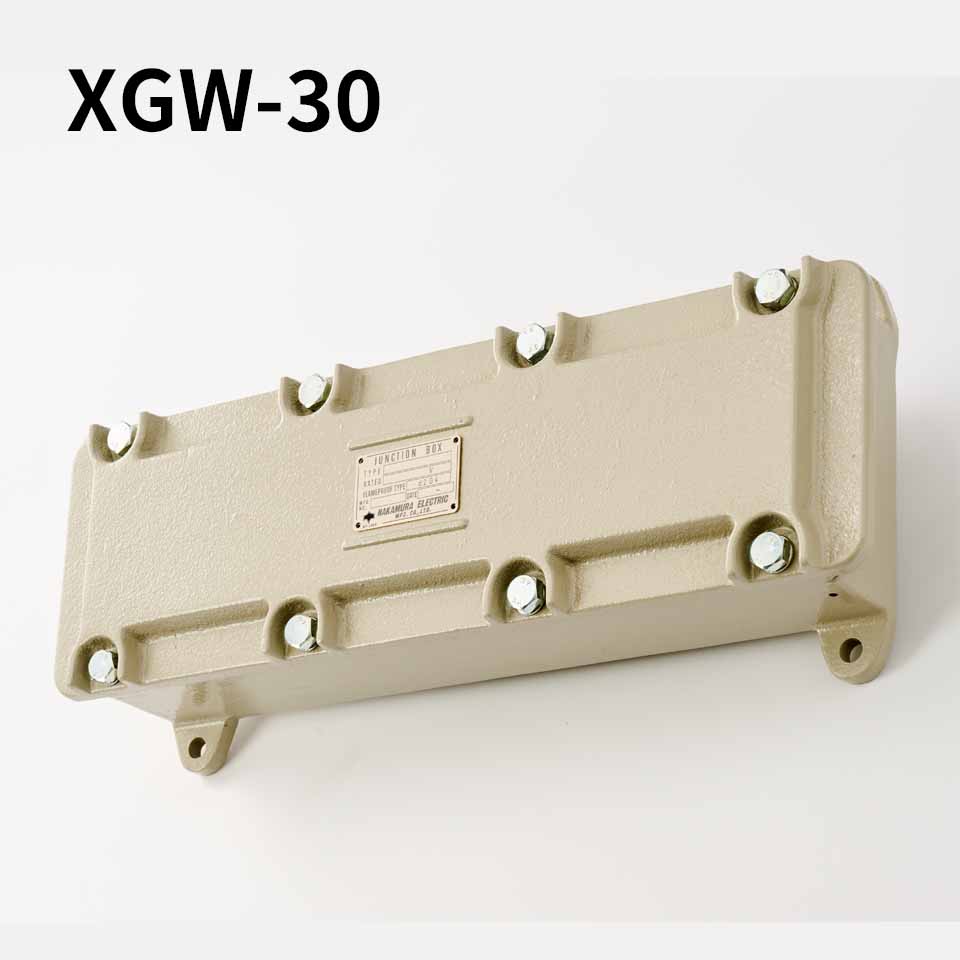

XGW-10/20/30/50/60（鉄鋳物）
| 項目 | 仕様 | ||||
|---|---|---|---|---|---|
| 型式 | XGW-10 | XGW-20 | XGW-30 | XGW-50 | XGW-60 |
| 最大端子数 | 10P | 20P | 30P | 50P | 60P |
| 質量 | 約9kg | 約15kg | 約23kg | 約45kg | 約55kg |
| 外形図・ 引込口取付数 | XGW-10 | XGW-20 | XGW-30 | XGW-50 | XGW-60 |
XGW-80/100/120/200（鋼板製）
| 項目 | 仕様 | |||
|---|---|---|---|---|
| 型式 | XGW-80 | XGW-100 | XGW-120 | XGW-200 |
| 最大端子数 | 80P | 100P | 120P | 200P |
| 質量 | 約55kg | 約65kg | 約75kg | 約230kg |
| 外形図・引込口取付数 | XGW-80 | XGW-100 | XGW-120 | XGW-200 |
注意事項
- 配線/運転/保守/点検作業は、防爆電気設備の施工、関連法規などの専門知識及び技能を持った方が実施ください。
- 危険場所に設置する場合、型式により設置可能な危険エリアが異なりますので、対応する危険エリアを必ずご確認ください。
- 寸法単位は全てmmとなっております。
- 仕様/デザイン等は予告無く変更する場合がございます。
