カムスイッチ DM20形
カムスイッチ DM20形
スイッチユニット段数とカム形状を組み合わせることにより、ご使用用途に応じたスイッチをご選択いただけます。
ハンドル形状から切替方式に関しても様々な種類をご用意しております。
また、防じん・防水・防蝕構造等の応用機種にも対応可能です。
注意事項
- 電子回路等にお使いになる場合は、チャタリング対策を講じてください。（推奨値 20m sec）
定格容量
| 定格絶縁電圧 | 定格使用電圧 | 定格通電電流 | 交流cosφ=0.6～1 | 直流 | ||||
|---|---|---|---|---|---|---|---|---|
| 電圧 | 電流 | 電圧 | 抵抗負荷 電流 | 誘導負荷 電流（DC-13） | ||||
| DM20形 20A接点 | 600V | 500V | 20A | – | – | 24V | 10A | 5A |
| 110V | 20A | 110V | 6A | 3A | ||||
| 220V | 20A | 220V | 3A | 1.5A | ||||
| 440V | 13A | – | – | – | ||||
| ＤM20形 5A接点 | 600V | 500V | 5A | – | – | 24V | 5A | 2.5A |
| 110V | 5A | 110V | 5A | 2.5A | ||||
| 220V | 5A | 220V | 3A | 1.5A | ||||
| 440V | 5A | – | – | – | ||||
DM20形 ラインナップ
| 型式・種類 | DMBC形（切替・自動復帰混合式） | |
| 用途・特長 | 右ノッチは切替式、左ノッチは復帰式 | |
| 外形図 | ||
| 型式・種類 | DMBI形（復帰表示式） | |
| 用途・特長 | 復帰式の場合に取り付けるもので、最終動作位置を銘板表面窓に表示 | |
| 外形図 | ||
| 型式・種類 | DMCO形（切替式） DMBO形（自動復帰式） DMBCO（切替自動復帰式） | |
| 用途・特長 | 締付リング（φ30）にて取付可能 | |
| 外形図 | ||
| 型式・種類 | DMCK形（切替キー式） DMBK形（自動復帰キー式） | |
| 用途・特長 | キーハンドルにより操作し、必要なノッチでキーを脱着可能 キーの脱着位置は一定ノッチ又は全ノッチ位置で脱着できる2種類 | |
| 外形図 | ||
| 型式・種類 | DMCOSK形（切替キー式） DMBCOSK形（切替自動復帰キー式） DMBOSK形（自動復帰キー式） | |
| 用途・特長 | 締付リング（φ30）にて取付可能 キーハンドルにより操作し、必要なノッチでキーを脱着可能 | |
| 外形図 | ||

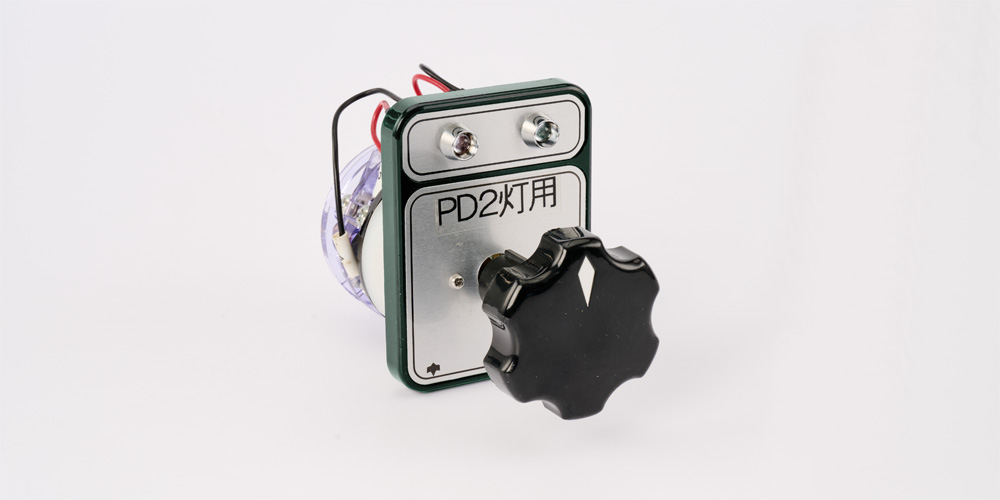

| 型式・種類 | DM-PD（表示灯付） | |
| 用途・特長 | 表示灯により操作状況を可視化 引抜（押込）形にも適用可能 | |
| 外形図 | ||
| 型式・種類 | DM-CR形（逆転防止式） | |
| 用途・特長 | ハンドルが一方向（右）のみに回転 | |
| 外形図 | ||
| 型式・種類 | （防水防蝕形操作スイッチ） DMCOM形（切替式） DMBOM形（自動復帰式） | |
| 用途・特長 | 防水形仕様 ハンドル/シャフト部に防水パッキンを装着し、外部からの水の侵入を防止 締付リング（φ30）にて取付可能 | |
| 外形図 | ||
| 型式・種類 | DMC-CL（引抜操作手動、左右操作切替式） DMC-BL（引抜操作自動復帰、左右操作切替式） DMB-CL（引抜操作手動、左右操作自動復帰式） DMB-BL（引抜操作自動復帰、左右操作自動復帰式） ※引抜操作と押込操作は選択可能 | |
| 用途・特長 | 操作回路スイッチとしての標準接点と引抜（押込）操作用補助接点を備え、押釦と操作スイッチを組み合わせた構造 | |
| 外形図 | ||
| 型式・種類 | （防水防塵形現場手元開閉器） OT-DMC(B)形（切替式又は自動復帰式） OT-DMC(B)-C(B)L形 （切替式又は自動復帰式／引抜ロック式又は引抜自動復帰式） | |
| 用途・特長 | 鉄鋳物ボックスに一般形（切替式・自動復帰式）又は、引抜機構式（インターロック式）のスイッチを内蔵したもの 特に粉じんの多い場所に最適 | |
| 外形図 | ||
| 型式・種類 | （防水形現場手元開閉器） DMC-CLW（切替式/引抜ロック式） DMB-CLW（自動復帰式/引抜ロック式） DMC-BLW（切替式/引抜自動復帰式） DMB-BLW（自動復帰式/引抜自動復帰式） | |
| 用途・特長 | 鉄鋳物ボックスに引抜機構式（インターロック式）のスイッチを内蔵したもの | |
| 外形図 | ||
| 型式・種類 | （屋外防水・防蝕形） DMCW形（切替式） DMBW形（自動復帰式） | |
| 用途・特長 | 鉄鋳物ボックスに一般形（切替式・自動復帰式）のスイッチを内蔵したもの | |
| 外形図 | ||
注意事項
- 配線/運転/保守/点検作業は、関連法規などの専門知識及び技能を持った方が実施ください。
- 寸法単位は全てmmとなっております。
- 仕様/デザイン等は予告無く変更する場合がございます。
